RF-suvirintos aušintuvo kuprinės gamintojas: besiūlė vandeniui atspari konstrukcija

Dvi gamyklos gali pasakyti „RF suvirintas“ ir tiekti visiškai skirtingo patikimumo gaminius. Procesas nėra garantija – proceso kontrolė yra. Radijo dažnio suvirinimo siūlę nustato siauras jėgos, slėgio ir laiko langas, veikiantis konkrečią medžiagą, taikomas naudojant įrankius, kurie susidėvi ir sukuria defektus, kurie yra nematomi, kai maišelis surenkamas ir išklojamas. Štai kodėl suvirinimas yra galimybė, o ne pirkimas: skirtumas tarp tiekėjo, kuris suvirina, ir tiekėjo, kuris suvirinapakartotinaipasirodo po kelių mėnesių lauke kaip nutekėjimas.Sealock(YiFuLong Outdoor Gear Co., Ltd.) suvirina izoliuotus aušintuvus savo RF linijose, o šiame vadove aprašoma, kaip iš tikrųjų valdomas, išbandomas ir tikrinamas besiūlis vandeniui atsparus korpusas.

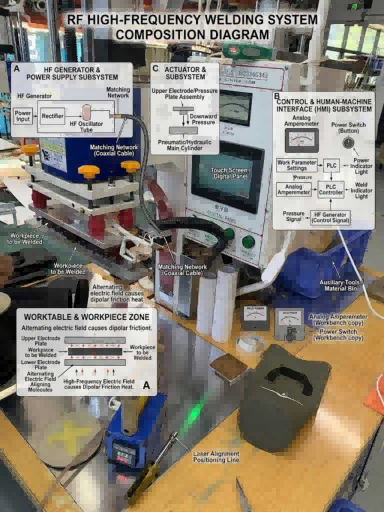

Iš ko susideda RF suvirinimo linija

Supratus įrangą, kokybės klausimai tampa akivaizdūs. RF suvirinimo sąranka yra nedidelė tarpusavyje susijusių dalių sistema:RF generatorius, sukuriantis elektromagnetinį lauką, pneumatinis arba hidraulinis presas, kuris taiko suspaudimo jėgą, viršutinis elektrodas, kuris veikia jėgą ir palaiko sukibimą per aušinimo ir kietėjimo etapą, elektrodai arba sandarinimo štampai, kurie liečiasi su medžiaga ir nustato suvirinimo formą, valdymo blokas, valdantis visus suvirinimo parametrus, ir RF korpusas, apsaugantis operatorių.

Įrankiai nusipelno ypatingo dėmesio, nes čia laimimas arba prarandamas nuoseklumas. Kaip tas pats šaltinis apibūdina kokybės grandinę, ji remiasisukalibruotas generatoriaus išėjimas, tinkamai suprojektuoti ir prižiūrimi sandarinimo štampai, patvirtintos suvirinimo receptūros, saugomos valdiklyje, ir įprastinis mėginių suvirinimo siūlių nulupimo ir plyšimo bandymas.Atminkite, kad trys iš šių keturių yra nuolatinės disciplinos, o ne vienkartiniai pirkiniai. Patentinėje proceso diskusijoje aiškiai parodomi įrankių statymai:norint suvirinti didesnius plonos medžiagos gabalus, reikalingas mažos tolerancijos mechaninis įrankis, o jei įrankiai išsikraipo ar pablogėja, gali būti pažeista gautų suvirinimo siūlių kokybė ir nuoseklumas.

RF taip pat nėra vienintelis suvirinimo būdas, o sąžiningas palyginimas padeda:RF paprastai gamina tvirtesnes, švaresnes siūles ir tinka sudėtingoms štampuotoms formoms bei didelės apimties gamybai, o karštas oras yra universalesnis ilgoms ištisinėms siūlėms ir montavimui vietoje.Šaldymo krepšiui – formos, apibrėžiamo tūrio gaminiui – RF yra tinkamas pasirinkimas.

Parametrai, lemiantys suvirinimo siūlę – ir kodėl jie svyruoja

RF suvirinimą valdo nedidelis kintamųjų rinkinys: RF galia, suspaudimo slėgis, suvirinimo laikas ir aušinimo laikas, taikomas tam tikram medžiagos storiui per tam tikrą štampą. Sureguliuokite juos teisingai, o polimerų grandinės prie sąsajos įsipainios į ryšį, kuris gali viršyti pagrindinio audinio stiprumą. Neteisingai paleiskite juos bet kuria kryptimi, o siūlė sustings arba bus pažeista karščio.

Temperatūros kontrolė yra disciplina po visu tuo. Pramonės praktikoje naudojamas instrumentinis stebėjimas, o ne operatoriaus sprendimas –jutikliai matuoja medžiagos ir suvirinimo ploto temperatūrą ir grąžina realaus laiko duomenis, kad sureguliuotų radijo dažnių energijos išeigą, o termoporos plačiai naudojamos ir dažnai įterpiamos į suvirinimo štampą tiesioginiam matavimui.Priežastis, kodėl svarbu tikslumas, aiškiai nurodyta tame pačiame šaltinyje:Tiksli temperatūros kontrolė yra labai svarbi RF suvirinimo metu, kad būtų užtikrintas tvirtas sukibimas ir medžiagos vientisumas.

Parametrai taip pat nukrypsta per gamybos eigą, todėl gamyklai reikia priežiūros ritmo, o ne vienkartinės sąrankos. Specialisto nurodymai yra konkretūs:kasdien apžiūrėkite elektrodus, ar nesusikaupė anglies, prieš pirmąjį gamybos paleidimą pašildykite generatorių ir dokumentuokite kas mėnesį atliekamus kalibravimus, kad užtikrintumėte pakartojamumą.

Defektai ir kas juos sukelia

Naudingas būdas įvertinti suvirinimo tiekėją yra tai, ar jis gali įvardyti savo gedimo būdus ir jų priežastis. Įprasti RF suvirinimo defektai yra gerai kataloguoti:matomi simptomai yra nudegimai, lankas, silpni ryšiai ir nelygios siūlės – lankas ir deginimas paprastai atsiranda dėl per didelės įtampos, užterštų elektrodų arba prasto įžeminimo, kurie nustatomi sumažinus galią, kruopščiai nuvalant elektrodus ir patvirtinant įžeminimą, o perkaitimas yra susijęs su šilumos kaupimu, susidėvėjusiomis dangomis arba netinkamais aušinimo ciklais.

Diagnozė yra metodas, o ne nuojauta. Struktūrinį metodą, taikomą šioje srityje, verta žinoti, nes būtent tai pirkėjas nori, kad gamykla padarytų, kai sugenda partija:nustatykite matomą simptomą, išskirkite kintamuosius – įtampą, slėgį, laiką, medžiagos išlygiavimą – ir vienu metu sureguliuokite tik vieną kintamąjį, kad patvirtintumėte pagrindinę priežastį.

Įrankių būklė lemia dar vieną defektų klasę. Suvirinant siūles paprastai,per didelis įdubimas ir paviršiaus žymėjimas, mažinantis kosmetinę ir funkcinę kokybę, paprastai atsiranda dėl pernelyg didelio suvirinimo karščio, netinkamos suvirinimo jėgos, defektų arba randuotų elektrodų paviršių ir elektrodo nesutapimo.Ant vėsesnės kuprinės randuotas štampas ne tik atrodo blogai – plona arba pažymėta suvirinimo linija yra būsimas nuotėkio kelias.

Kaip iš tikrųjų išbandomas suvirinimas

Tai yra dalis, kuri pirkėjui turėtų rūpėti labiausiai, nes tai vienintelė dalis, kuri pateikia įrodymų. Trys ardomieji ir neardomieji metodai yra standartiniai radijo dažnių gamyboje:lupimo testas, kurio metu lupimo pastangomis vertinamas siūlės stiprumas; trūkimo bandymas, kurio metu suvirintoji medžiaga yra veikiama didėjančio slėgio, kol ji sprogsta, siekiant įvertinti didžiausią slėginę galią; ir sandarumo bandymas, būtinas gaminiams, kurie turi būti sandarūs arba nepralaidūs vandeniui, dažnai naudojant oro slėgį ir muiluotą vandenį problemoms nustatyti.Įprasta praktika suporuoja pirmuosius du su mėginių ėmimu –kokybė palaikoma atliekant įprastinį suvirinimo siūlių nulupimo ir plyšimo bandymą.

Čia taip pat galioja platesnis suvirinimo kokybės principas, ir tai yra geras sutartinis įprotis:brėžiniuose ir specifikacijose turėtų būti aiškiai apibrėžti būtini bandymo metodai ir priėmimo kriterijai, pagrįsti dalių projektavimo ir aptarnavimo reikalavimais.Kitaip tariant, „atsparus vandeniui“ nėra išbandymas. „IPX7, patikrintas visiškai panardinant, atliekant atrinktų siūlių atplėšimo bandymą pagal apibrėžtą priimtinumo kriterijų“.

Kodėl aušintuvas yra sudėtingas atvejis

Aušintuvo kuprinė yra sudėtingesnė suvirinimo siūlė nei dauguma minkštų gaminių dėl su gaminiu susijusių priežasčių. Siūlė yra nuolat apkraunama dėl ledo ir tirpsmo vandens svorio, o ne tik retkarčiais. Krepšys lankstomas ir sulankstomas šlapias, tada laikomas, todėl suvirinimas atliekamas būtent tokiomis sąlygomis, kurios įtempia sukibimą. Plokštės krūva yra stora – apvalkalas, uždarų porų putplasčio sienelė, maistinis pamušalas – tai keičia šilumos išsiskyrimą per jungtį, palyginti su vieno sluoksnio audinio suvirinimu. Ir užsegimas turi integruotis su suvirintu korpusu, todėl užtrauktukas arba užsegimas turi būti sujungtas į tą pačią ištisinę odą, o ne pridėti prie jos.

Štai kodėl suvirinimo patikrinimas ant aušintuvo negali sustoti ties siūlės pavyzdžiu. Reikšmingas bandymas yra su galutiniu produktu: pilnas surinkto maišelio panardinimas į vandenį, o tai yra vienintelis būdas įrodyti, kad korpuso suvirinimo siūlės, uždarymo integracija ir įdėklo tvirtinimas laikosi kaip vienas apvalkalas. Norėdami sužinoti apie pagrindinį suvirinimo mokslą ir palyginimą su dygsniuota konstrukcija, žrVandeniui atsparios aušintuvo kuprinės gamintojas: HF suvirintas, be siūlių; Kodėl apvalkalo medžiaga pirmiausia lemia suvirinamumą, žrTPU Cooler kuprinės gamintojas: kodėl svarbi apvalkalo medžiaga.

Kaip „Sealock“ valdo savo suvirinimą

Sealocksuvirina izoliuotus minkštus maišelius 27,12 MHz dažniu trijose aukšto dažnio suvirinimo gamyklose Dongguane, Kinijoje ir Hošimine mieste, Vietname, ir tai daro nuo 2003 m. Svarbūs valdikliai:

Jų sąrašo esmė nėra ta, kad pirkėjas turėtų juos pasitikėti – tai yra konkretūs dalykai, kuriuos verta paprašyti bet kurio suvirinimo tiekėjo parodyti vaizdo įraše ar audito metu. Apžiūros procedūra aprašytaOEM Soft Cooler kuprinės gamintojo pasirinkimas: pirkėjo kontrolinis sąrašas.

RF suvirintos aušintuvo kuprinės

Tikros suvirintos konstrukcijos, parenkamos pagal tinkamumą, o ne pagal rangą:

Vaizdas	Modelis	Suvirinimas ir sandarinimas	Nuoroda
	22L IPX7 Cooler kuprinė (SL-I280)	27,12 MHz suvirintas besiūlis korpusas, integruotas hermetiškas užtrauktukas, IPX7	Žiūrėti
	Vandeniui atspari minkšta aušintuvo kuprinė	Pilnai suvirintas TPU korpusas	Žiūrėti
	Izoliuota aušintuvo kuprinė, suformuotas dangtelis (SL-E050B)	HF suvirintas korpusas, suformuotas dangtelis ir užsegamas užtrauktuku	Žiūrėti
	Statinė izoliuota aušintuvo kuprinė (SL-I309)	HF suvirintas korpusas, užsegamas užtrauktuku su atverčiamu dangteliu	Žiūrėti

插图 2（品控节·焊缝检测三法图）：三格并列展示焊缝验证方法：①剥离测试(手/夹具拉开焊缝，检查是否母材先破而非焊缝先开) ②爆破/加压测试(充气加压至破裂，记录承压上限) ③泄漏测试(充气后涂肥皂水观察气泡/或成品整包浸水)。右侧标注"抽样比例与合格判定须写入规格书"，并附成品浸水检测台实拍。
建议 alt:"trys RF suvirinimo tikrinimo metodai, skirti aušintuvams maišeliams: lupimo bandymas, plyšimo slėgio bandymas ir nuotėkio arba panardinimo bandymas"

OĮG ir ODM suvirintoms konstrukcijoms

Suvirinimo galimybės leidžia atlikti sudėtingus darbus pagal užsakymą, o sudėtinga užduotis yra sveikintina, o ne problema. Be spalvos ir logotipo, „Sealock“ sukuria pagrindą pagal eskizą, pavyzdį, tikslinį IPX reitingą arba visas našumo specifikacijas – suprojektuoja šabloną su tinkama suvirinimo siūle, suvirinimo įrankius, izoliacijos konstrukciją, uždarymo integravimą ir techninę įrangą, kad jos atitiktų, o prieš gaminant tai įrodo panardinant. Sudėtingos suvirintos konstrukcijos, specializuotos suvirinamos medžiagos, aukščiausios kokybės izoliacija iki VIP vakuuminių plokščių ir aerogelio, hermetiško užtrauktuko integravimas ir griežti atitikties tikslai. Pradinis kūrimas mėginių ėmimo etape trunka ilgiau, todėl rezervuokite pagal paleidimo datą. ŽrOEM minkštos aušintuvo kuprinės: ką galite pritaikyti be logotipo ir spalvųirODM minkštos aušintuvo kuprinės tiekėjas: vadovaujamas dizainu, nuo pat pradžių.

DUK: RF suvirintos aušintuvo kuprinės

K: Ar RF suvirinimas yra tas pats, kas HF suvirinimas?

A: Taip – ​​radijo dažnio suvirinimas, aukšto dažnio suvirinimas ir dielektrinis suvirinimas apibūdina tą patį procesą, kurio metu elektromagnetinis laukas (paprastai 27,12 MHz) sužadina polines molekules medžiagoje, todėl jos viduje įkaista, o plokštės susilieja sąsajoje. Skirtingi pavadinimai yra pramonės susitarimai, o ne skirtingos technologijos.

K: Kaip sužinoti, ar tiekėjo suvirinimo siūlės iš tikrųjų yra geros?

A: Paklauskite, kokie bandymai pateikia įrodymų. Standartiniai metodai yra siūlės stiprumo lupimo bandymas, slėgio talpos plyšimo bandymas ir sandarumo bandymas naudojant oro slėgį ir muiluotą vandenį – naudojant įprastinį mėginių ėmimą, o ne vienkartinius patikrinimus. Aušintuvui lemiamas bandymas yra visiškai panardinti gatavą maišelį, nes kartu patikrinamos korpuso suvirinimo siūlės, uždarymo integracija ir įdėklo tvirtinimas. Bandymo metodai ir priėmimo kriterijai turi būti įrašyti specifikacijoje.

Kl .: Dėl ko sugenda suvirinta siūlė?

A: Paprastai parametro arba įrankių problema, o ne pats procesas: dėl nepakankamos galios, slėgio ar suvirinimo laiko susidaro silpna jungtis; per didelė įtampa, užteršti elektrodai arba prastas įžeminimas sukelia lanką ir nudegimus; o ant randuotų ar netinkamai išlygintų elektrodų paviršių susidaro įdubimai ir plonos dėmės, kurios tampa nuotėkio takais. Štai kodėl kasdienė elektrodų patikra ir dokumentuotas kalibravimas yra tokie pat svarbūs kaip ir mašina.

Kl .: Kodėl aušintuvą suvirinti sunkiau nei įprastą vandeniui atsparų maišelį?

A: Siūlė neša nuolatinę ledo ir tirpstančio vandens apkrovą, maišelis išlenktas ir laikomas šlapias, plokščių krūva yra stora (apvalkalas, putplasčio sienelė, pamušalas), todėl keičiasi šilumos sklidimas per jungtį, o uždoris turi būti integruotas į suvirintą korpusą, o ne pritvirtintas prie jo. Dėl šio derinio gatavo produkto panardinimo bandymai, o ne tik siūlių atranka, yra prasmingas patvirtinimas.

Klausimas: Ar bet koks vandeniui atsparus audinys gali būti suvirintas RF?

A: Ne. RF suvirinimas veikia tik ant poliarinio termoplastiko (TPU, PVC, PU, ​​EVA ir padengto nailono), o polietilenas ir polipropilenas paprastai negali būti suvirinti tokiu būdu be priedų. Štai kodėl tikrai besiūlis aušintuvas yra pagamintas ant TPU laminuoto apvalkalo: dėl medžiagos, kuri užtikrina, kad jis yra atsparus vandeniui, siūlės yra suvirinamos.

Čia cituojami proceso parametrai, defektų priežastys ir bandymo metodų aprašymai atspindi viešai prieinamus RD suvirinimo pramonės ir inžinerijos šaltinius 2026 m. viduryje; tikrieji nustatymai, priėmimo kriterijai ir rezultatai priklauso nuo medžiagos, įrankių ir įrangos. Prieš gamindami specifikacijoje patvirtinkite bandymo metodus ir priėmimo kriterijus.
