Temperatūros skirtumai per paskutinę mylią yra atsakingi už neproporcingą metinių šalčio grandinės nuostolių dalį – sugedusias vakcinas, pažeistus biologinius preparatus, atmestas aukščiausios kokybės jūros gėrybių siuntas. Izoliuotas maišelis tos grandinės gale paprastai yra paskutinis įvertinamas dalykas ir pirmoji vieta, kur iš tikrųjų įvyksta gedimas.
Tiekimo vadybininkams ir produktų direktoriams medicinos logistikos, biofarmacijos platinimo ir aukščiausios kokybės maisto pristatymo srityse inžinerinis klausimas yra ne tai, ar minkštas aušintuvas atrodo tinkamas, o tai, ar konstravimo metodas iš tikrųjų gali išlaikyti kontroliuojamą temperatūrą 48–72 valandas tikromis naudojimo ir aplinkos sąlygomis. Atsakymas priklauso nuo trijų dalykų: kaip klojamos siūlės, ką izoliacija veikia sušlapusi ir ar medžiagos, besiliečiančios su naudingąja apkrova, atitinka taikymo reikalavimus.
Kodėl dygsniuota konstrukcija struktūriškai nesuderinama su šaltos grandinės reikalavimais
Problemos, susijusios su susiūtais minkštais aušintuvais, kai naudojamos šaltos grandinės, nėra našumo gedimai vartotojų prasme – šiltas gėrimas, ištirpęs ledo paketas. Tai yra struktūrinių gedimų režimai, kurie vienu metu pažeidžia šiluminį vientisumą ir biologinę saugą.
Kiekviena adata, prakišta pro vandeniui atsparią membraną, sukuria perforaciją. Įprasta siūlė sukuria kelis šimtus šių perforacijų vienam siūlės ilgio metrui. Siūlių juosta tinkamai uždengia šias skylutes esant stabilioms, mažai įtemptoms sąlygoms. Dėl šiluminio ciklo, kuris vyksta naudojant šaldymo grandinę – pasikartojančius perėjimus tarp šaldymo sandėliavimo, aplinkos pakrovimo aplinkos ir transporto priemonės krovinių zonų – lipniosios juostos plečiasi ir susitraukia skirtingu greičiu nei pagrindinis TPU. Laikui bėgant, ir dažnai per vieną siuntos gyvavimo ciklą, sukibimo kraštai pakyla, o apačioje esančios perforacijos tampa aktyviais nuotėkio keliais.
Iš to kyla dvi pasekmės, kurios viena kitą papildo.
Pirmasis yra šilumos tiltas. Dėl pažeistų siūlių šaltas oras gali išeiti, o aplinkos šiluma prasiskverbia į siūlės liniją – tikslias vietas, kur sutampa struktūrinis silpnumas ir šiluminis pažeidžiamumas. Ledo sulaikymo laikas sumažėja ne dėl to, kad pablogėjo izoliacija, o dėl to, kad apvalkalas nebėra hermetiškas. Krepšys, skirtas 48 valandų ledo sulaikymui kontroliuojamomis bandymo sąlygomis, gali užtikrinti 20 valandų realiu logistiniu valdymu.
Antrasis yra biologinis pavojus, kuriam skiriama mažiau dėmesio, tačiau kyla reali atitikties rizika. Kai išsilydžiusi kondensatas arba naudingoji apkrovos drėgmė prasiskverbia per pažeistą siūlę į tarpą tarp įdėklo ir izoliacinių putų, ji negali nutekėti ar išdžiūti. Uždaroje, tamsioje, drėgnoje aplinkoje tarp pamušalo ir putplasčio nuspėjamai auga pelėsiai ir bakterijos. Maišeliai, naudojami medicininiame transporte arba šviežio maisto logistikoje, nėra abstraktaus užteršimo rizika – tai tiesioginis sanitarinių standartų, kurių reikalaujama programa, pažeidimas ir atsakomybė tenka prekės ženklui, kurio pavadinimas nurodytas ant gaminio.
Tai yra statybos metodo struktūriniai rezultatai, o ne kokybės kontrolės gedimai. Gerai pagamintas susiūtas aušintuvas turi tuos pačius gedimo kelius kaip ir prastai pagamintas; laikas iki gedimo skiriasi, gedimo režimas – ne.
RF suvirinimas 27,12 MHz dažniu: kaip iš tikrųjų pasiekiamas hermetiškas sandarinimas
Radijo dažnio (RF) suvirinimas (dar vadinamas aukšto dažnio arba HF suvirinimu) išsprendžia susiuvimo siūlės problemą pašalindamas siūlę kaip atskirą konstrukcijos elementą. Sujungimo zona tampa ištisine medžiaga, o ne dviem plokštėmis, laikomomis kartu sriegiu.
Procesas vyksta naudojant vidinį kaitinimą, o ne paviršinį laidumą. Kai TPU medžiagos dedamos į kintamąjį 27,12 MHz elektromagnetinį lauką – ISM dažnių juosta, skirta pramoniniam naudojimui.RF suvirinimasįranga – TPU esančios polinės molekulės bando persireguliuoti su kiekvienu lauko svyravimu: maždaug 27 milijonus kartų per sekundę. Trintis dėl šio molekulinio judėjimo tolygiai generuoja šilumą visoje medžiagoje suvirinimo zonoje. Tuo pačiu metu veikiant pneumatiniam slėgiui, medžiaga tarp dviejų plokščių pasiekia susiliejimo temperatūrą ir sluoksniai susilieja molekuliniu lygmeniu.
Kai laukas pašalinamas ir medžiaga vėsta esant nuolatiniam slėgiui, sąsaja tarp dviejų originalių plokščių struktūriškai išnyksta. Suvirinimo zona yra viena medžiagos dalis. Atliekant ardomojo traukimo bandymą, ši zona paprastai sugenda pagrindiniame audinyje, kol pati suvirinimo linija nepasiduoda – suvirinimas nėra silpnoji vieta.
Konkrečiai naudojant šaltą grandinę, šis konstrukcijos metodas suteikia hermetišką vidinį baseiną be prasiskverbimo takų. Nėra adatų skylių, juostos kraštų, sulenktų siūlių kanalų, kuriuose gali kauptis skysčiai. Lygus, ištisinis TPU vidinis paviršius gali būti nuvalytas arba sterilizuojamas medicininėmis dezinfekavimo priemonėmis, nesijaudinant, kad įsiskverbtų į pažeistą siūlę. Kondensatas, ištirpęs ledo vanduo ir išsilieję medicininiai skysčiai lieka ant paviršiaus – jie nepatenka į izoliacijos ertmę. Tai yra struktūrinis teiginio apie biologinę saugą pagrindas, o ne vien tik TPU materialinė savybė.
Ta pati konstrukcijos logika taikoma ir teiginiui dėl hidrostatinių savybių. RF suvirintas minkštas aušintuvas, tinkamai pagamintas ir išbandytas, išlaiko 1,0 baro vidinį slėgį be mikro burbuliukų išskyrimo iš bet kurios siūlės ar uždarymo vietos. Tai atitinka 10 metrų vandens stulpelio hidrostatinį slėgį – gerokai viršijantį fizinį logistikos įtempimą – ir patvirtina, kad hermetiškas sandariklis laikosi sudėtingesnėmis sąlygomis nei bet koks paskutinės mylios pristatymo scenarijus.
Uždarų porų putos: šilumos inžinerija už 48–72 valandų sulaikymo laiko
Hermetiškas išorinis apvalkalas išsprendžia siūlės gedimo problemą. Norint išlaikyti kontroliuojamą temperatūrą 48–72 valandas nepalankiomis aplinkos sąlygomis, izoliacijos sluoksnis turi atlikti savo darbą nuolat, o tai reiškia, kad jis turi tęsti savo darbą net ir sušlapęs.
Atvirų porų putplastis turi tarpusavyje sujungtą vidinę struktūrą. Patekusi drėgmė – dėl kondensato, nedidelių įdėklų pažeidimų ar drėgnos aplinkos pakartotinio įkrovimo ciklų metu – ji pasklinda per putplasčio matricą ir ten pasilieka. Šlapios atvirų porų putos greitai praranda šiluminę varžą; įstrigusių dujų izoliacinis poveikis pakeičiamas vandens šilumos laidumu. Maišelio, įvertinto pagal sausos būklės ledo sulaikymo testą, eksploatacinės savybės bus žymiai prastesnės, kai izoliacija sugers drėgmę.

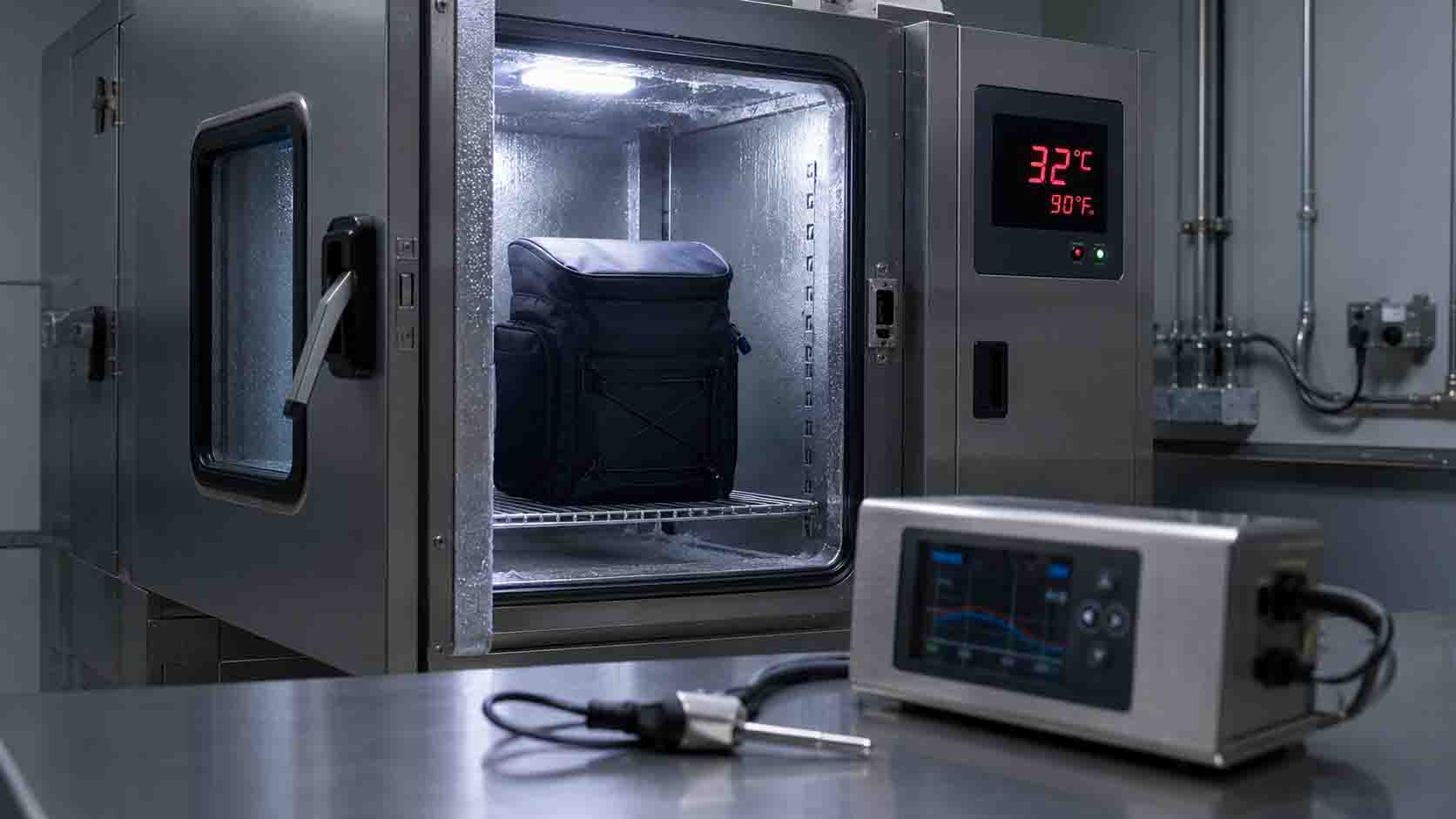

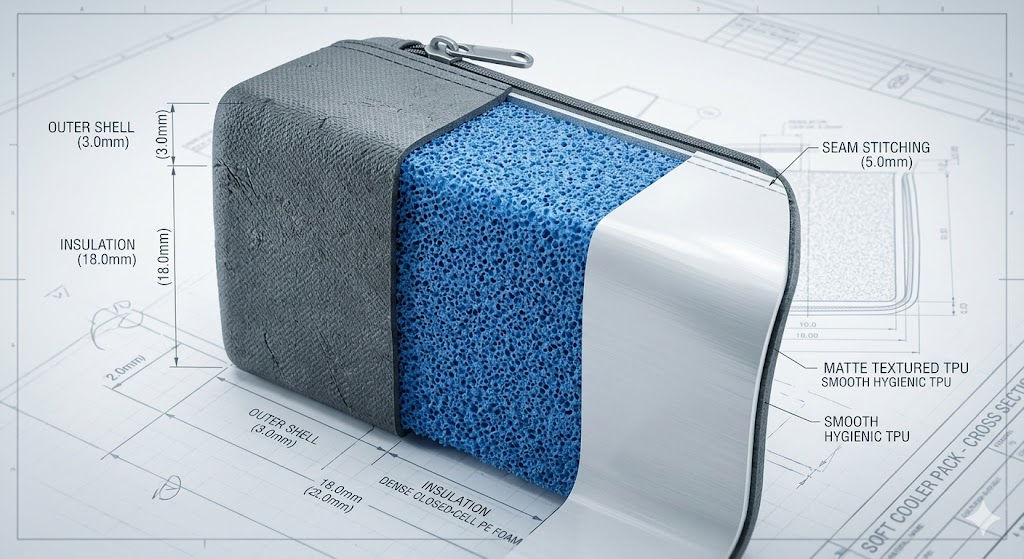

Medicininiuose minkštuose aušintuvuose naudojamos didelio tankio uždarų porų putos – atitinkamos klasės yra NBR (nitrilo butadieno kaučiukas) arba aukščiausios kokybės didelio tankio EVA, kur kiekvienas dujų burbulas yra visiškai sandarus nuo kaimynų. Šilumos perdavimas per konvekciją putplasčio viduje pašalinamas, nes tarp ląstelių nėra oro ar skysčių judėjimo kelio. Laidus šilumos perdavimas iki minimumo sumažinamas dėl kiekvieno sandaraus elemento užpildymo dujomis. Taip gaunamos žymiai didesnės R vertės nei atvirų elementų alternatyvos esant lygiaverčiui storiui.
Drėgmės elgesys yra vienodai svarbus. Uždarų porų putos iš prigimties yra atsparios vandeniui medžiagos lygiu – sandari ląstelių struktūra fiziškai apsaugo nuo vandens įsisavinimo, nepaisant poveikio. Maišelis, kurio viduje kondensuojasi per 72 valandas, izoliacija bus tokia pat R vertė 72 valandą kaip ir pirmą valandą. Dėl šios konsistencijos 72 valandų temperatūros palaikymo specifikacijos yra pasiekiamos ir patikrinamos, o ne siekiamos.
Tais atvejais, kai reikalingi specifiniai temperatūros langai – nuo 2 °C iki 8 °C biologiniams preparatams, minusinė tam tikriems vaistams – putų tankio, putplasčio storio ir fazės pokyčio medžiagos tūrio derinys gali būti sukurtas taip, kad būtų išlaikytas apibrėžtas diapazonas nurodytomis aplinkos sąlygomis. Tai specifikacijų pokalbis, o ne fiksuotas produkto parametras; visus atitinkamus kintamuosius galima derinti gamybos sistemoje.
Struktūrinė nauda yra antrinė, tačiau verta atkreipti dėmesį į tai, kad tai yra medicinoje: didelio tankio uždarų porų putos suteikia reikšmingą apsaugą nuo smūgių trapius buteliukus, stiklines talpyklas ir užpildytus švirkštus, nereikalaujant standaus išorinio apvalkalo. Putplastis veikia kaip paskirstyta amortizacija visoje apkrovoje ir sumažina didžiausias smūgio jėgas bet kuriame kontaktiniame taške.
TPU medžiagų specifikacijos: ko iš tikrųjų reikia FDA ir REACH atitikčiai
Minkštiems aušintuvams, naudojamiems medicininiame transporte arba maisto logistikoje, medžiaga, tiesiogiai ar netiesiogiai besiliečianti su naudingąja apkrova, turi atitikti apibrėžtus norminius standartus – ne tik vengti akivaizdžiausių probleminių medžiagų, bet ir dokumentais patvirtinta atitiktis konkrečiam pritaikymui.
Atitinkama medicininių minkštų aušintuvų išorinio apvalkalo ir vidinio pamušalo medžiaga yra 840 Denier TPU dengtas nailonas. PVC yra senoji alternatyva ir yra reikšmingai pigesnė; jis taip pat vis labiau nesuderinamas su reglamentavimo aplinka, kurioje šie gaminiai veikia. PVC plastifikatoriai (paprastai ftalatų pagrindu) yra ribojami pagal Kalifornijos 65 pasiūlymą ir ES REACH reglamentus. PVC taip pat tampa trapus žemoje temperatūroje, o tai kelia medžiagų vientisumo pavojų šaltosios grandinės įrenginiuose, kuriuose naudojamas sausas ledas arba kai kroviniai pasiekia minusinę aplinką.
TPU išvengia abiejų problemų. Jis išlaiko lankstumą iki -30°C, o tai atitinka visus šalčio grandinės temperatūros reikalavimus. Jis suderinamas su formulėmis, kuriose nėra BPA ir PFAS, o maistinės TPU klasės atitinka FDA reikalavimus, jei jie tiesiogiai liečiasi su maistu. Konkrečiai vidaus įdėklai – paviršiui, kuris liečiasi su ledu, ledo paketais ir galbūt pačiu naudinguoju kroviniu – FDA suderinamas, be BPA, antimikrobinis TPU yra medžiagos specifikacija, atitinkanti medicininius ir maisto logistikos reikalavimus.
TPU cheminio atsparumo profilis taip pat svarbus medicinos reikmėms: jis tinka koncentruotoms dezinfekavimo priemonėms, naudojamoms sterilizavimui tarp naudojimo būdų, įskaitant alkoholio pagrindu pagamintus tirpalus, kurie laikui bėgant suardytų mažiau įdėklų medžiagų. Įdėklas, kurį galima agresyviai nušluostyti tarp siuntų, nepažeidžiant paviršiaus, išlaiko savo higienines savybes per visą produkto tarnavimo laiką, o ne tik pradinio naudojimo metu.
Vertinant OĮG partnerį, skirtą medicininėms šaldymo grandinėms, į atitinkamus dokumentus įtraukiami FDA atitikties sertifikatai vidaus įdėklų medžiagoms, REACH bandymų ataskaitos, patvirtinančios, kad nėra ribojamų medžiagų, ir medžiagų, kuriose nėra BPA/PFAS, deklaracijos, būdingos gamybos partijai, o ne tik bendrajai tiekėjo medžiagų linijai. Šie dokumentai turėtų būti pateikti paprašius kaip standartinės medžiagos dalis, o ne surinkti atsakant į konkrečią audito užklausą.
OĮG partnerio pasirinkimas medicininėms šalčio grandinėms
Inžineriniai reikalavimai autentiškam medicininiam minkštam aušintuvui – RF suvirinta hermetiška konstrukcija, uždarų porų putplasčio izoliacija, FDA reikalavimus atitinkantys TPU įdėklai – yra aiškiai apibrėžti. Skiriasi tai, ar konkretus gamybos partneris vykdo tuos reikalavimus, laikydamasis proceso disciplinos ir dokumentacijos infrastruktūros, kurios reikalauja medicinos ir maisto logistikos programos.
Svarbūs audito klausimai: ar įrenginio slėgio bandymo siūlės yra vieneto ar partijos mėginių ėmimo būdu ir koks yra baras? Ar jie gali pateikti FDA atitikties dokumentus dėl konkrečios vidaus įdėklo medžiagos, naudojamos jūsų gaminyje, o ne tik apie bendrą medžiagų asortimentą? Kaip gaunamos uždarų porų putos ir ar patvirtinamas gaunamų medžiagų partijų tankis? Ar RF suvirinimo parametrų rinkinys yra dokumentuotas pagal medžiagos specifikaciją ir kaip patikrinama, ar laikomasi visos gamybos apimties?
Gamintojas, turintis tikrų galimybių šioje taikymo srityje, išsamiai atsakys į šiuos klausimus. Inžinerija, užtikrinanti 72 valandų temperatūros palaikymo veikimą realiomis logistikos sąlygomis, yra konkreti, patikrinama ir nėra ypač sunku apibūdinti, o tai reiškia, kad neaiškūs atsakymai savaime yra reikšminga informacija.
Dažnai užduodami klausimai
Koks yra pagrindinis RF suvirinimo pranašumas, palyginti su susiuvimu medicininiuose minkštuose aušintuvuose?
RF suvirinimas sulieja TPU plokštes molekuliniu lygmeniu ir sukuria vientisą hermetišką vidų be adatų skylių, siūlių juostos ir drėgmės ar užteršimo takų. Naudojant mediciną ir maisto produktus, tai pašalina tiek šilumos tiltelį, kuris sumažina ledo sulaikymą, tiek biologinio užteršimo riziką, atsirandančią, kai drėgmė prasiskverbia į susiūto maišo izoliacinę ertmę. RF suvirinto aušintuvo vidinis paviršius gali būti visiškai sterilizuotas; susiūto aušintuvo izoliacinės ertmės negali.
Ar uždarų porų putplasčio aušintuvai gali patikimai palaikyti temperatūrą 72 valandas?
Esant tinkamoms sąlygoms, taip, tačiau specifikacijose turi būti tiksliai nurodytos tos sąlygos. Didelio tankio uždarų porų putos, kartu su RF suvirintu hermetišku apvalkalu ir sandariu uždarymu, nuolat išlaiko savo vardinę R vertę, nes putos nesugeria drėgmės, kuri sumažintų jos šiluminę varžą. Tikrasis laikymo laikas priklauso nuo aplinkos temperatūros, naudingosios apkrovos masės, fazės keitimo medžiagos tūrio ir maišelio atidarymo dažnumo. Tam tikriems temperatūros langams (pvz., biologiniams preparatams nuo 2 °C iki 8 °C) šie kintamieji gali būti modeliuojami ir išbandomi pagal apibrėžtas aplinkos sąlygas, kad būtų gauta patikrinama veikimo specifikacija.
Ar TPU minkštieji aušintuvai yra suderinami su biologinių medžiagų ir vakcinų transportavimu?
Maistui tinkamos, FDA reikalavimus atitinkančios TPU formulės atitinka medžiagų reikalavimus, taikomus biologiniam ir vakcinų transportavimui. Atitinkamos specifikacijos yra be BPA, be PFAS ir atitinkančios FDA reikalavimus, jei tai liečiasi su maistu, o tai medicinos reikmėms yra atitinkamas bazinis standartas. Vidinis įdėklas taip pat turi būti chemiškai atsparus dezinfekavimo priemonėms, naudojamoms sterilizuojant tarp naudojimo. Atitikties dokumentai turėtų būti konkretūs jūsų gaminyje naudojamai įdėklo medžiagai ir gamybos partijai, o ne tiekėjo pateikti bendri pajėgumai.
